放在最前面的是效果展示：

倒角识别效果展示.mp4

• 视频是使用了180个零件的数据训练的结果

前言

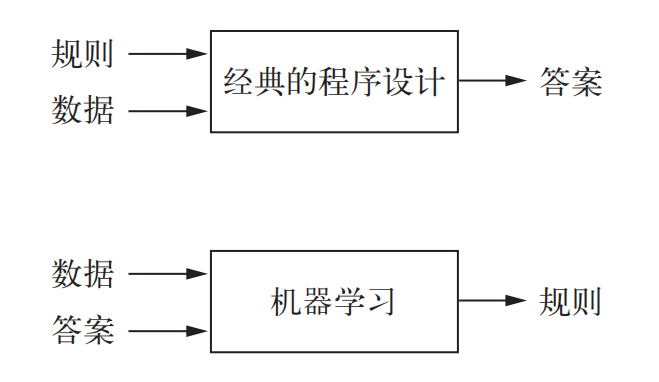

在经典的程序设计中，人们输入的是规则（即程序）和需要根据这些规则进行处理的数据，系统输出的是答案。
利用机器学习，人们输入的是数据和从这些数据中预期得到的答案，系统输出的是规则。这些规则随后可应用于新的数据，并使计算机自主生成答案。

项目背景

在CAE工程仿真领域，几何模型中的倒角特征会导致以下关键问题：

1. 网格生成效率低下：倒角处的复杂几何特征迫使网格生成算法生成高密度局部网格，钣金结构件案例中清理倒角区域占模型处理阶段40%的时间；
2. 计算资源浪费：去除倒角可降低模型特征，例如无倒角模型可快速进行中面抽取，可降低网格量80%以上；
3. 特征识别局限：传统CAD软件暂无倒角识别功能，切倒角存在无规则，或规则不明晰的特点，无法通过常规编程进行识别。

技术方案

系统架构

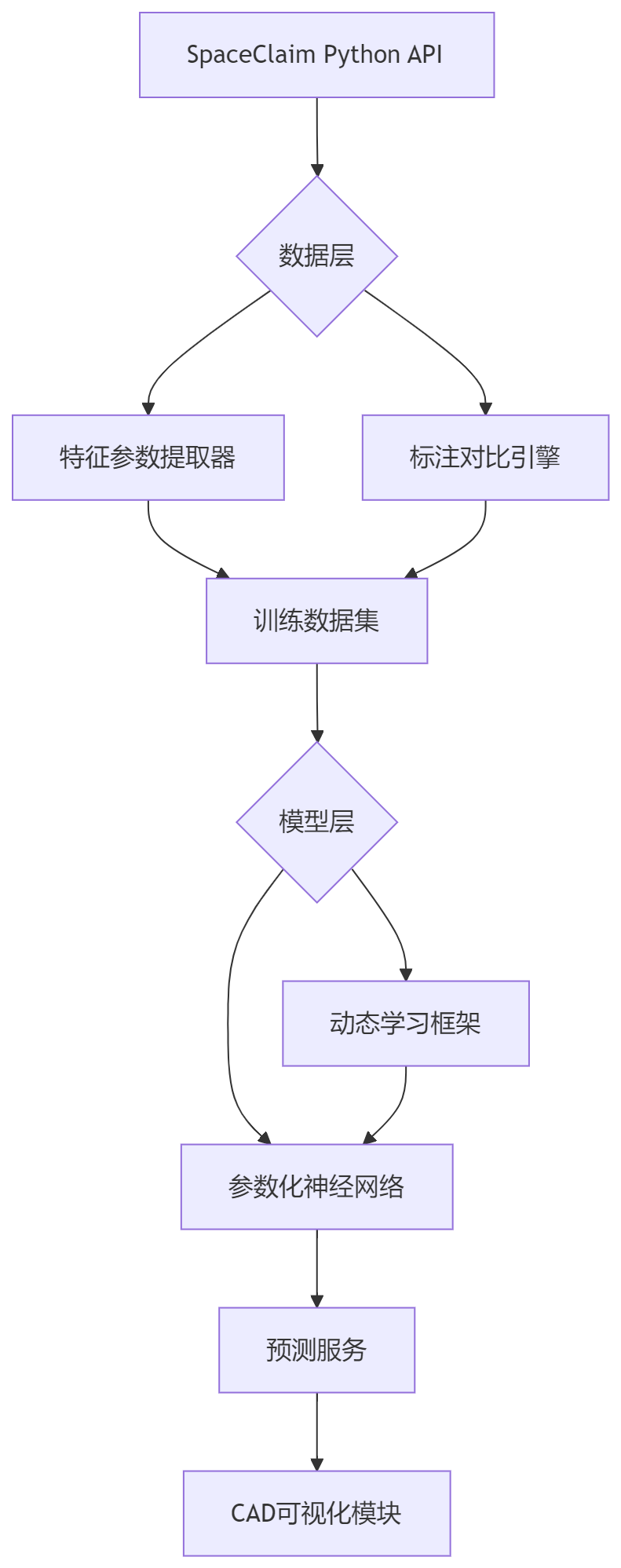

系统采用分层设计，实现从数据采集--智能识别--数据可视化的完整闭环：

1. 数据采集阶段：基于SpaceClaim Python API构建自动化特征提取工具
2. 模型训练阶段：集成动态参数化神经网络与增量学习框架
3. 工程应用阶段：开发可视化模块

关键技术实现

1. 训练数据构建（对应数据采集阶段）

• 特征参数提取原理
  通过SpaceClaim的Python API访问模型的面对象属性，提取多维几何特征：
  • 几何属性：面积、曲面类型（平面/柱面/锥面）
  • 拓扑关系：相邻面数量、相邻面类型、相邻面面积、相邻面角度
  • 其他特征：表面占比、圆柱面半径

face_features = []

# ---------------------------
# 基础特征（6维）
# ---------------------------
# 1. 归一化面积（原始面积/最大面积）
normalized_area = round(face.Area / max_area, 4)
face_features.append(normalized_area)

# 2. 面类型编码（4维）
    # 将CAD面类型转换为独热编码向量
    # 编码规则：
    # - Plane（平面）:    [1, 0, 0, 0]
    # - Cylinder（圆柱）: [0, 1, 0, 0]
    # - Torus（圆环）:   [0, 0, 1, 0]
    # - 其他类型:        [0, 0, 0, 1]
geo_type = face.Shape.Geometry.GetType().ToString().Split('.')[-1]
face_features.extend(get_face_type_encoding(geo_type))

# 3. 体积占比（1维）
face_box = face.Shape.GetBoundingBox(Matrix.CreateMapping(Frame.World))
face_vol_ratio = calculate_V(face_box) / body_vol * 1e6
face_features.append(round(face_vol_ratio, 4))

# 4. 圆柱半径（1维）
face_features.append(round(face.Shape.Geometry.Radius, 4) if "Cylinder" in geo_type else 0.0)

# 5. 相邻面特征......

• 半自动化标注机制
  开发基于设计变更对比的标注系统：
  1. 通过SCDM二次开发记录原始模型几何
  2. 手工操作去除倒角
  3. 对比原始模型与简化模型的几何差异，自动生成二值标签
  4. 整理数据到CSV文件

# 00提取输入面参数.py
# 获取体的面信息，并保存到CSV
# Python Script, API Version = V22
BodyList = GetRootPart().Components[0].GetAllBodies()
datalist = []
for body in BodyList:
    print body.GetName()
    bodydata = GetBodyFaceData(body)
    datalist.append(bodydata)
    save_to_csv(bodydata, r'Data\untrain\faceDatas_'+body.GetName()+'.csv')

# 提取处理前的面对象.py
# 手动清理获取结果
# 获取处理前的面对象
BodyList = GetRootPart().Components[0].GetAllBodies()
datalist = []
for body in BodyList:
    facelist = body.Faces
    datalist.append(facelist)

# 提取标定结果.py
# Python Script, API Version = V22
# 获取处理后的面对象
resultDatas = []
for facelist in datalist:
    bodyresult = []
    faceitem = None
    for face0 in facelist:
        if(face0.IsDeleted):
            bodyresult.append(1)
        else:
            bodyresult.append(0)
            faceitem = face0
    bodyname = faceitem.GetAncestor[IDesignBody]().GetName()

    # 获取训练输入
    save_to_csv(bodyresult,r'Data\untrain\faceDatas_'+bodyname+'_resualt.csv')
    resultDatas.append(bodyresult)

2. 动态学习模型（对应模型训练阶段）

• 网络架构设计

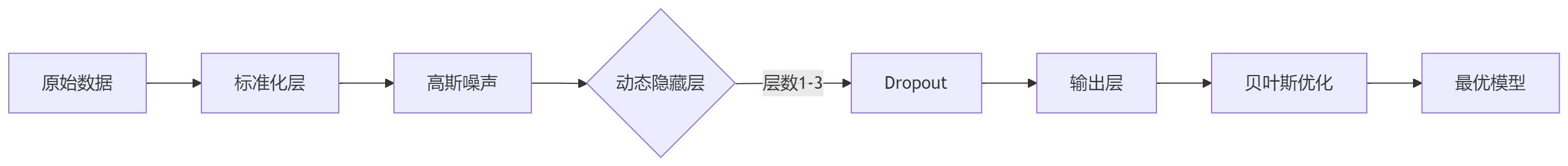

  基于实际工程需求与特征数据特性，设计动态可调的全连接神经网络架构：

  • 动态拓扑结构：采用超参数控制的弹性网络架构
    • 隐藏层数量可配置（1-3层），首层神经元数（32-256），后续层数按比例自动衰减
    • 激活函数动态选择（ReLU/ELU/SELU），根据贝叶斯优化自动匹配最佳非线性组合
    • 网络深度与宽度通过超参数搜索框架实现协同优化
  • 正则化体系：构建多层次正则化机制提升泛化能力
    • 输入层：标准化层（Normalization）消除特征量纲差异
    • 前置层：高斯噪声注入（0-0.1比例）增强输入鲁棒性
    • 隐藏层：动态Dropout（0.1-0.5比例）抑制过拟合
    • 参数级：He正态初始化保证梯度稳定性
  • 优化策略：针对类别不平衡问题（倒角:非倒角≈1:5）设计特殊训练机制
    • 损失函数加权（类别权重5:1）
    • 多指标监控（准确率+精确率）
    • 自适应学习率（1e-2至1e-4动态调整）

• 训练优化策略

  • 渐进式课程学习：按倒角复杂度分级训练，先学习典型倒角模式，再逐步扩展至特殊案例
  • 对抗增强训练：生成对抗网络（GAN）构造边界样本，提升模型对模糊特征的判别力
  • 增量学习框架：设计特征回放机制，避免新数据引起的灾难性遗忘问题


3. 工程化部署（对工程应用阶段）

• CAD可视化方案
  • 开发SpaceClaim插件实现"一键式"预测流程：
    • 模型自动导出→预测服务→结果可视化

# 倒角高亮部分代码
......
facelist = []
for chamData in chamferList:
    part_name = chamData['part_name']
    face_index = chamData['face_index']
    body = GetRootPart().GetAllBodies(part_name)[0]
    facelist.append(body.Faces[face_index])

Selection.Create(facelist).SetActive()

技术栈

应用价值

在机械制造企业的实际部署中取得显著成效：

• CAE预处理效率：单模型处理时间从2小时缩短至0.5小时
• 计算资源节省：平均网格数量降低80，内存占用减少42%

本系统开创了机器学习在CAD/CAE集成应用的新范式，为智能制造领域的数字化升级提供了可复用的技术框架。后续工作将重点提升系统对多尺度特征的识别能力，并开发面向增材制造的特殊工艺特征识别模块。
